Fabricación de panel; un proyecto con estética y funcionalidad.

Hace más de 10 años los asientos deportivos NIDA Sport eran sinónimo de equipamiento deportivo. En el taller donde se realizaban de manera artesanal esos asientos, también se llegó a trabajar en la instalación de sistemas de Car Audio, evidentemente las técnicas de fabricación han evolucionado desde entonces, nos obstante, les compartimos este trabajo realizado en un Caribe modelo 1987; un panel en la parte posterior, donde se instaló un par de medios y un amplificador. Los acabados fueron en vinil e iluminación, además el panel se podía levantar para tener acceso a un subwoofer.

PROCEDIMIENTO

1. Este es el boceto de cómo quedará el panel en el Caribe.

2. Diseño de elementos de soporte y sujeción.

3. Estos son los componentes que se instalaron en el panel.

4. Se cortó una madera con las dimensiones de la cajuela del Caribe, ésta fue la base sobre la cual se fabricó el panel.

5. Se sobrepuso y en ella se trazaron los espacios donde irían los componentes.

6. El amplificador fue instalado a esta altura, pero en una base que se fabricó más adelante.

7. Se sacaron las medidas de la sección que será cortada para la instalación del amplificador.

8. Aquí vemos la madera cortada en secciones para cada accesorio, y en la parte central el espacio para el amplificador.

9. Se cortó la madera, despejando el espacio donde fue instalado el amplificador.

10. Se presenta el amplificador para comprobar que el corte fue el adecuado.

También te puede interesar: Caballo de Guerra; PT Cruiser 2001 para verdaderos Locos Por El Car Audio.

11. Se construyó una base o caja para el amplificador.

12. A la tabla original se le hicieron dos cortes a los costados, sacando un lado derecho y un izquierdo, a cada uno de ellos le instalaron una base de madera para inclinarlos.

13. Aquí vemos el panel cortado en tres secciones, ya con su base de madera en la parte superior.

14. Se presenta el amplificador en su base de madera.

15. También se presenta en el panel para ver cómo va a quedar.

16. Aquí se colocaron los soportes para armar un travesaño.

17. Se instala el travesaño que posteriormente cargará el panel.

18. En la parte posterior se colocó otro soporte o travesaño para el panel.

19. Aquí se presentó la otra sección del panel, la cual iba de forma inclinada.

20. A esta segunda sección del panel le realizaron un corte en la parte superior, a través de la cual se tenía acceso al amplificador.

21. Así iba quedando el panel para este VW Caribe.

22. A los costados realizaron unos cortes para los displays de iluminación.

23. Aquí se presentó el panel en el vehículo para ver cómo iba quedando.

También te puede interesar: Fabricación de caja acústica para par de subwoofers JL Audio de diseño Slim.

24. Se instalaron las luces de iluminación en el panel del amplificador.

25. En la imagen se puede ver que reforzaron el panel por la parte inferior.

26. Detalle del terminado de una de las secciones laterales del panel.

27. En la imagen se ve cómo sacaron el diámetro de los medios.

28. Las medidas se plasmaron en una madera; fue necesario fabricar unos aros o bases de madera para las bocinas.

29. Se hicieron los cortes correspondientes con la caladora.

30. Aquí ya se pueden observarlos aros de madera.

31. Se marcaron unos círculos en el panel de madera, no del tamaño de la circunferencia de las bocinas, sino más pequeños, donde pudieran entrar los imanes.

32. Se cortaron con la caladora.

33. Colocaron “calzas” a los aros, las cuales ayudaron a direccionar las bocinas.

34. Sujetaron los aros con pijas de seguridad.

35. En la imagen observamos el panel con sus aros de realce.

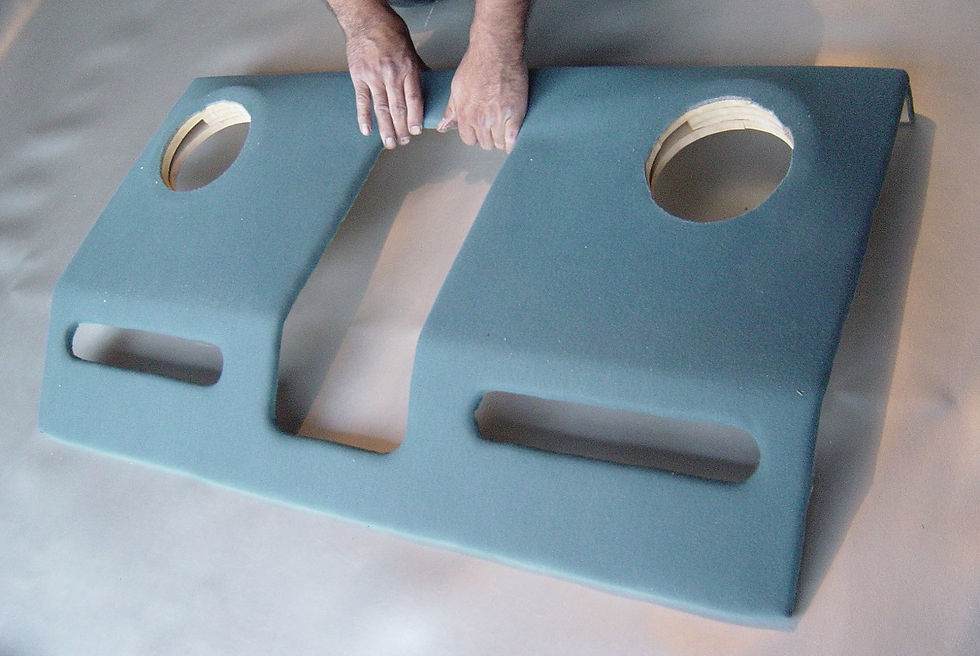

36. Primero se forró el panel con material espumado.

37. Después lo forraron con vinil color naranja; por la parte trasera lo sujetaron con la engrapadora neumática.

38. Así luce el panel una vez tapizado.

39. En los costados le colocaron unos “ports” de mera vista; tomaron las medidas correspondientes.

40. Aquí ya forraron los laterales y les colocaron las molduras estéticas.

41. Llegó el momento de instalar el display.

42. Se realizó la conexión general de las luces EXO, para la iluminación nocturna.

43. Tocó el turno de instalar las bocinas de medios.

44. Por último se conectó el panel a la toma de corriente principal.

45. Así lució el panel una vez terminado.

46. Aquí ya está instalado en el vehículo. Aunque se trató de un procedimiento muy artesanal, esperamos les haya gustado y servido para iniciarse en el mundo de la fabricación para la instalación de equipos de Car Audio.

Artículo publicado en la Revista AudioCar #202.
