Fabricación de door panels, se instalará un sistema tipo componente de 2 vías de la marca Focal.

Esta es la segunda parte del proceso de fabricación de door panels en un Seat Ibiza, para esta etapa ya colocamos más detalles y sobre todo terminamos el proyecto. El cual además de proporcionar una vista genial al componente, la tapa en general mejora la estética interior del auto.

Procedimiento

1. Sobreponemos nuestra tapa en la puerta y vemos que donde va a quedar situada la bocina de medios estorba un poco la lámina; la marcamos para saber dónde debemos cortar.

2. En esta imagen se observa lo que vamos a cortar de la lámina.

3. Usamos un Nibbler para cortar la lámina. Aprovechamos y en la parte interna de la puerta aplicamos material insonorizante para evitar vibraciones.

4. Como se ve en la imagen, también aplicamos material insonorizante en la lámina de enfrente…

5. Cortamos el insonorizante donde va el hueco de la bocina y damos vuelta para cubrir la parte donde cortamos la lámina.

6. Ahora colocamos un tramo de material insonorizante Focal tipo BAM; éste servirá para mejorar el sonido del medio.

7. Pasamos nuevamente a la tapa de la puerta y comenzamos a forrar con Suet Azul la parte donde va la codera; debemos hacerlo con calma y cuidadosamente para no dejar arrugas.

8. Así es como queda esta parte forrada con Suet Azul. La combinación de los colores brinda un buen contraste con nuestro panel y la tapa de la puerta.

9. Ahora procedemos a fijar nuestro panel a la tapa de la puerta con la ayuda de pijas de .5” y rondanas.

10. Aquí se puede ver cómo queda nuestro panel sujeto a la tapa.

11. Le colocamos la tapa a la base de la manija, así como la base donde podemos jalar la puerta; en este punto ya vemos una perspectiva de cómo va nuestro trabajo.

12. El siguiente paso es colocar material insonorizante a toda la tapa de plástico, esto evitará vibraciones y ayudará al buen sonido del medio.

13. Cortamos dos óvalos de MDF de 6mm y los forramos en Suet color gris claro; éstos irán con un acrílico.

14. Sujetamos los óvalos a la tapa de la puerta con tornillos pequeños.

15. El siguiente paso es colocar el tweeter Focal en la base original de la tapa, lo sujetamos con silicón caliente y posteriormente con silicón negro.

16. Lo siguiente es preparar la iluminación para los crossovers.

17. Colocamos la iluminación por dentro de los crossovers pasivos y conectamos unos tramos de cable con sus respectivas terminales, identificando cuál es la entrada, salida del tweeter y salida del medio.

18. Sujetamosel crossover Focal al panel con la ayuda de silicón caliente.

19. Posteriormente le colocamos silicón negro y sujetamos los cables del crossover.

20. Para este momento ya podemos montar nuestra tapa en el coche y colocamos en su espacio el chicote en la manija. También le colocamos las grapas respectivas de la tapa, así como los tonillos de la manija.

También te puede interesar: Fabricación de postes "A" para medio-rango y tweeter.

21. Conectamos el cable correspondiente del crossover al tweeter.

22. Conectamos el cable de entrada del crossover al cable que viene del amplificador, usamos un conector blanco donde marcamos la polaridad.

23. Para la iluminación usamos un conector multiple color negro, al cable de iluminación que mandamos con anterioridad. El uso de estos conectores ayuda a que si tenemos que retirar la tapa solo desconectamos el de iluminación y entrada.

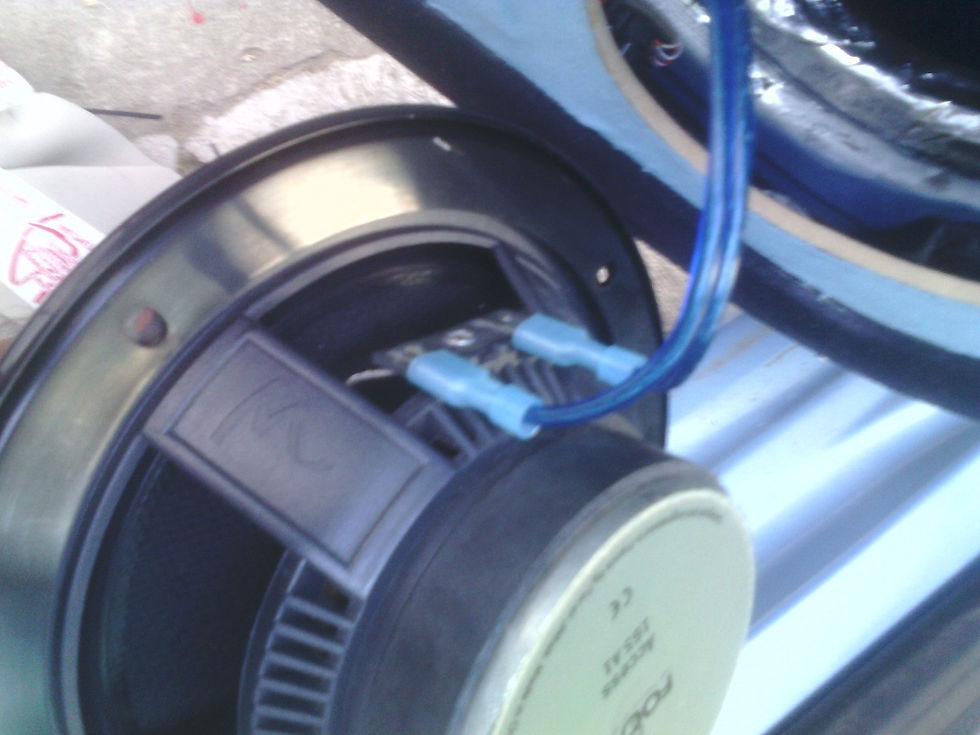

24. Conectamos el cable del crossover al medio.

25. Fijamos el medio al panel con los tornillos adecuados.

26. Le colocamos la rejilla protectora.

27. Como el panel estorba para subir y bajar el vidrio, vamos a modificar el largo de las manijas. Iniciamos partiéndolas como se ve en la foto.

28. Hacemos dos orificios y avellanamos para que las cabezas de los tornillos entren casi al ras.

29. Sujetamos ambas partes y colocamos la manija en la tapa.

30. Aquí observamos como ya no estorba la manija al panel.

31. Unimos los plásticos por ambas partes y agregamos un poco de plástico ABS para darle más rigidez a la manija.

32. Después le colocamos pasta para darle una forma más estilizada.

33. En esta imagen se puede observar la modificación que hicimos.

34. Ahora procedemos a pintar la manija.

35. A continuación cortamos el acrílico que va a quedar en nuestro panel.

36. Ya cortado nos cercioramos que asiente correctamente en nuestro panel.

37. Procedemos a lijarlo y posteriormente a pulirlo.

38. Toca el turno de limpiarlo y colocarle la calcomanía de nuestra tienda.

39. Por último colocamos el acrílico en su espacio respectivo y listo!!!

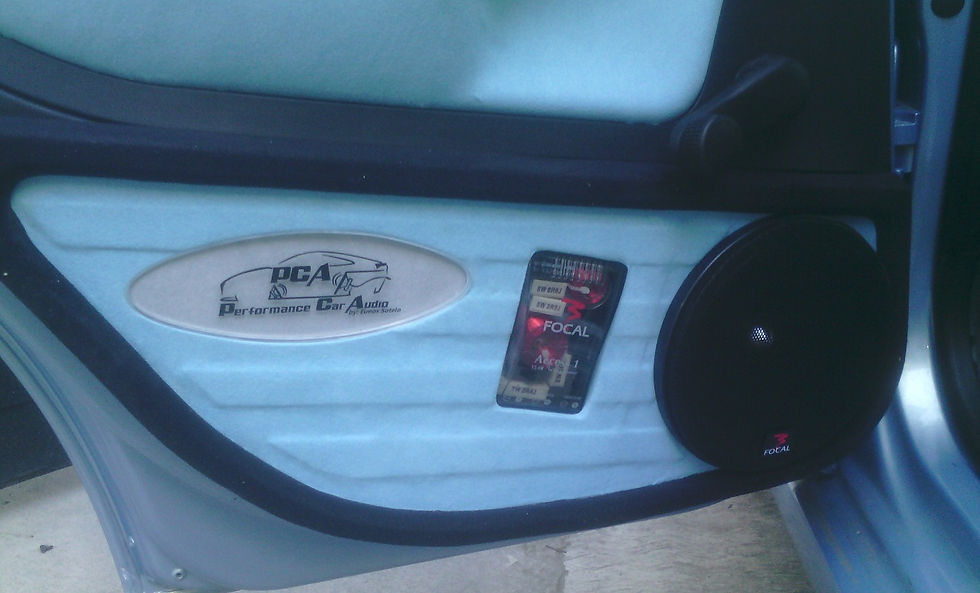

40. Hemos terminado nuestro proyecto. Además de logar un mejor sonido con la incorporación del sistema componente y la insonorización de las puertas, también mejoramos la estética de las tapas de las puertas. Y mejor aún, todo sigue siendo funcional.

Trabajo realizado por Eimos Sotelo (Q.E.D.) y publicado en la Revista AudioCar #373
