Montaje de medios rangos Hertz en tablero; mejora el sistema de sonido de tu vehículo.

Recomendamos instalar material insonorizante para obtener mejores resultados en el desempeño del sistema.

En este artículo les mostraremos la instalación de unos medios rangos con medida de 4 pulgadas, los cuales irán en el tablero de un Dodge Neon 2002. Cabe mencionar que este auto cuenta con un espacio original para bocinas de 3.5 pulgadas, por lo cual deberemos realizar una adaptación que nos permita colocar el nuevo medio en el mismo espacio.

En casos como éste, recomendamos aplicar un tramo de material insonorizante que evite vibraciones no deseadas provocadas por los plásticos que se encuentran en el tablero, al mismo tiempo que mejorará el sonido producido por el medio rango. Como dato adicional les comentamos que el sistema frontal está compuesto por un sistema componente de tres vías, el cual se ubicó después de realizar las debidas pruebas preliminares de posicionamiento: el medio bajo se colocó en las puertas delanteras, en los espacios originales; el medio rango en el tablero y el tweeter en los postes “A”, a unos 10 centímetros de los medios altos.

MATERIAL

Medios rangos de 4”

Zapatas aisladas para bocina

Tornillos con cabeza de cruz

Dynamat tipo original

Cable dúplex calibre #16

HERRAMIENTA

Desarmador de cruz

Desarmador bota grapas

Rectificadora con punta de corte

Pistola de calor

Cutter

Pinzas pela cables

Pinzas para terminales

Desarmador para tablero con punta de cruz

Matraca con dado de 10mm

Prensa de banco

Esmeril

PROCEDIMIENTO

1. Debemos retirar los postes “A” para poder desarmar la parte superior del tablero. Así pues, los quitamos con el desarmador bota grapas.

2. Ahora, con la ayuda del desarmador de cruz, retiramos los tornillos que se encuentran a los costados del tablero.

3. Nuevamente utilizamos el desarmador bota grapas para botar la cubierta plástica del tablero por la parte superior, en seguida ya la podemos quitar con las manos.

4. Retiramos la cubierta del tablero en su totalidad.

5. Aquí vemos como luce el tablero sin la cubierta superior.

6. Este es el espacio original para el medio del lado derecho. Como en este auto ya se había cableado con anterioridad, podemos ver el cable que conectará al nuevo medio.

7. Sobreponemos el nuevo medio para saber el tipo de modificación que debemos realizar.

También te puede interesar: ¿Sabes qué calibre de cable debes usar para conectar subwoofers?

8. Esta parte del tablero es de plástico, por lo cual utilizamos la rectificadora y el disco de corte para abrir el espacio que necesitamos.

9. Los cortes en el plástico permitirán que el medio asiente correctamente.

10. Así es como quedó el corte del lado derecho.

11. Ahora, con la pistola de calor, aplicamos un poco de material insonorizante Dynamat.

12. El siguiente paso será cortar el espacio correspondiente a la bocina del medio.

13. Con la ayuda de las pinzas de pelar cable y las pinzas para terminales, colocamos zapatas en las puntas del cable.

14. Conectamos el medio rango cuidando la polaridad.

15. Fijamos el medio con la ayuda de los tornillos de cruz y el desarmador de tablero.

16. Asegúrate de que la bocina quede bien sujeta.

También te puede interesar: Nueva Unidad Principal Krack Audio KSD-7705A; con pantalla Touch de 7 pulgadas.

17. Ahora pasamos al lado izquierdo, donde la base es metálica, por lo cual debemos retirarla con la ayuda de la matraca y un dado.

18. Sobre nuestra mesa de trabajo, sujetamos la base con una prensa para así poder rebajarla.

19. Utilizamos el esmeril para rebajar la pieza metálica todo lo que sea necesario.

20. Hecho lo anterior, usamos la matraca y el dado para instalar la base metálica en su lugar original.

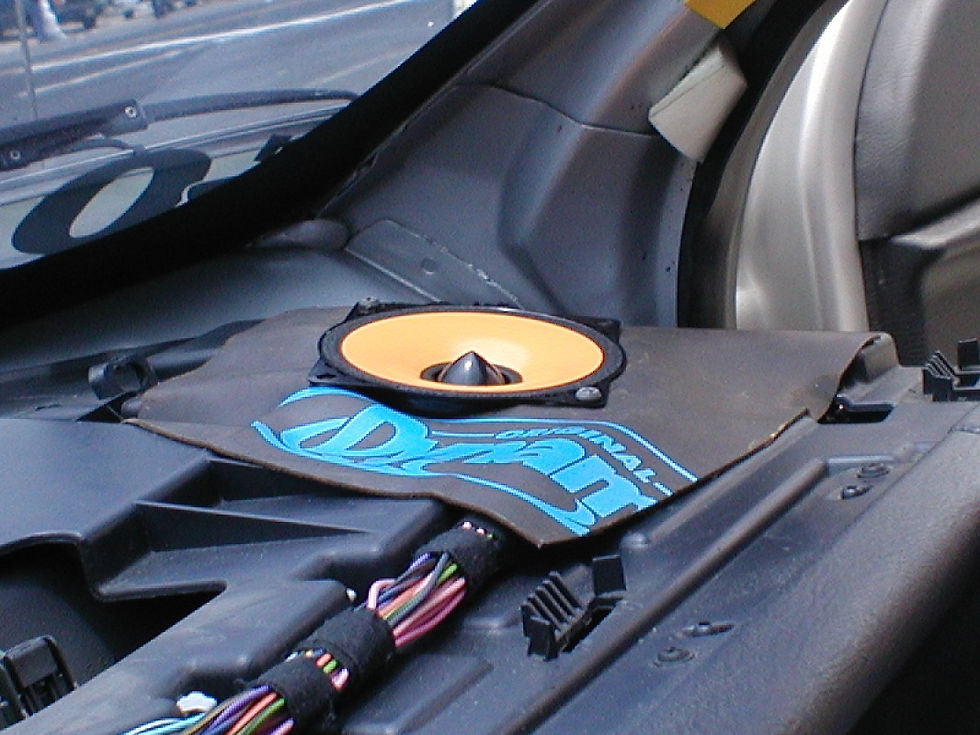

21. Realizamos el mismo procedimiento de colocar Dynamat, conectar el medio y fijarlo al tablero.

22. Casi para finalizar, recomendamos sobreponer la cubierta del tablero para verificar que el cono del medio no roce, de lo contrario, deberemos realizar un ajuste final.

23. Resta colocar la cubierta del tablero y los postes. ¡Listo, hemos terminado con la instalación de estas bocinas de medios en el tablero!
